Дымоход: от выбора материалов до монтажа

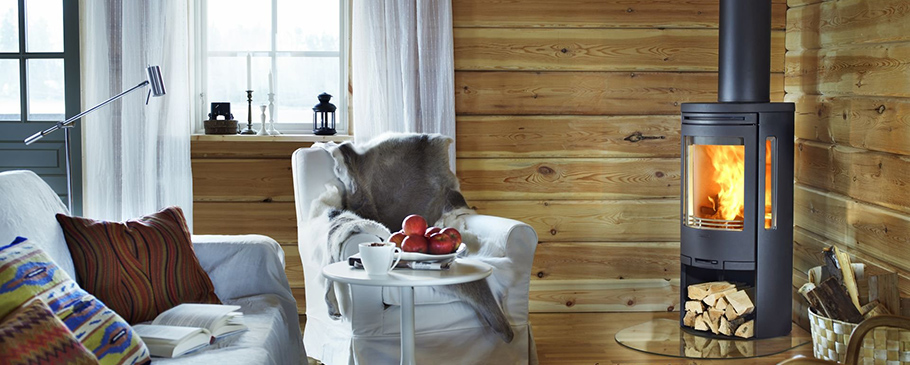

Если вы решили установить в своем частном доме отопительный камин, печь либо котел, важно побеспокоится о надежном отведении продуктов горения. Ведь при сгорании любого вида топлива могут образовываться опасные для здоровья и жизни вещества, такие как угарный газ. Кроме того, ошибки при установке дымохода могут привести к заметному снижению КПД отопительного оборудования или повышенным расходам на его обслуживание.

Нормы обустройства дымоходов

Важно помнить, что угарный газ не имеет цвета и запаха, может накапливаться в помещении так как его вес больше, чем у воздуха. Поэтому обязательно учитывайте основные правила безопасности обустройства дымоотводящих систем:

• Для крупных, массивных печей потребуется заранее подготовить фундамент. Он выступит в качестве платформы, которая предотвратит смещение теплогенератора и связанных с ним систем в случае просадки здания или воздействия других факторов.
• Если перекрытия выполнены из горючих материалов минимальное расстояние до них должно составлять 0,4 м.
• В дымовом канале должно быть минимальное количество изгибов. При этом нельзя формировать прямоугольные изменения направления канала. В таких ситуациях потребуется разделить изгиб на несколько участков с меньшим или большим углом.

Также нормируются и требования к монтажу дымоходов. Их подробное описание можно найти В СНиП 41-01-2003 и других официальных документах.

Основные требования к монтажу дымохода

К главным относятся:

• Длина канала от колосника до верхней точки может составлять не меньше 5 м. Исключения допустимы только для построек без чердака или при наличии качественной принудительной тяги.
• Горизонтальный отвод за котлом должен составлять не больше 1 м.
• В местах прохождения канала через перекрытия нужно окружить его негорючими материалами с низкой теплопроводностью.
• Соединение металлических элементов нужно обрабатывать специальным герметиком, способным выдерживать температуру до 1000 С.
• Над плоской крышей дымоход должен возвышаться на 0,5 м и более. При высоте некирпичной трубы более 1,5 м. ее необходимо дополнительно фиксировать стяжками или скобами.

Также необходимо учитывать, что при параллельном выведении вентиляционной и дымоотводной шахт, их категорически запрещено накрывать общим колпаком. Дымоход всегда делают выше вентиляционной трубы, иначе дым начнет засасываться обратно в помещения.

Главные технические параметры

Основных характеристик у подобных конструкций всего две:

• Высота. Рассчитывается исходя из типа кровли и рекомендаций производителя отопительного устройства.
• Диаметр. Главное требование – он не должен быть меньше диаметра патрубка печи. Также на эту характеристику влияет необходимая сила тяги и ряд второстепенных факторов.

Важно заранее рассчитать необходимые в конкретно вашем случае параметры дымоотводящего канала. Это позволит избежать ошибок и обеспечить его нормальное функционирование.

Выбор материала для дымохода

Для создания дымового канала могут применяться различные материалы, обладающие повышенной термостойкостью. Выбор зависит от типа здания, разновидности и места установки печного оборудования и других параметров.

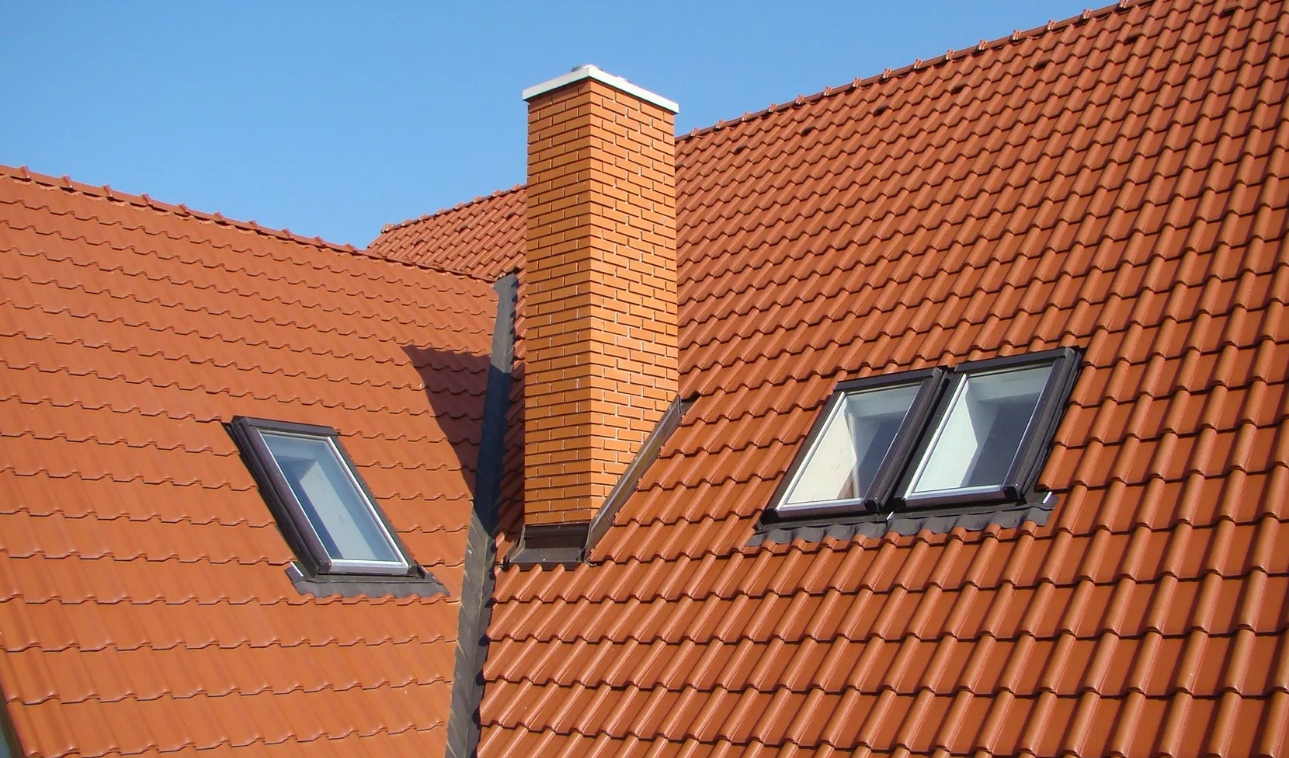

Обожженный кирпич

Этот материал является одним из традиционных и используется для обустройства дымовых каналов много сотен лет. Но его можно применять, только если дымоотвод возводится вместе со зданием, так как кирпичная кладка отличается большим весом и требует отдельного фундамента.

К основным преимуществам такого решения относят:

• Надежность конструкции.
• Привлекательный внешний вид.

Кирпич может работать в качестве теплонакопителя и затем постепенно отдает тепловую энергию внутрь помещения.

Есть у такого решения и несколько недостатков. Один из главных - сильная шероховатость стенок, что способствует отложению сажи. Также достаточно высока общая сложность и стоимость работ.

Обычно кирпичные дымоотводные каналы обустраивают если планируется использование твердого топлива. Это достаточно надежная и эффективная конструкция. Нивелировать шероховатость стенок можно достаточно легко – поместив внутрь шахты трубу из нержавеющей стали подходящего диаметра.

Сталь

Для обустройства дымоотведения подойдут трубы из нержавеющей или оцинкованной стали. Они хорошо переносят температурные перепады, устойчивы к агрессивным химическим воздействиям печных газов и конденсата. Еще одно достоинство – низкий вес, поэтому дополнительный фундамент не потребуется.

Трубы бывают одно- или двухстенными. Последний вариант лучше подходит для дымоотведения, так как снабжен дополнительным слоем теплоизоляции. Важно учитывать, что участки трубы выходящие за пределы кровли потребуют дополнительного утепления. Оно необходимо для предотвращения образования обильного конденсата.

Асбестоцемент

Главное достоинство такого решения – очень доступная цена. Но по остальным показателям природный асбест плохо подходит для создания печного канала. Он хрупок, плохо переносит высокие температуры и быстро накапливает большое количество сажи из-за шероховатой внутренней поверхности.

Поэтому в настоящее время он практически не применяется. Кажущаяся экономия обернется повышенными расходами на чистку и ремонт.

Керамика и бетон

Керамические трубы являются одним из лучших материалов для обустройства дымохода. Они отличаются высочайшей надежностью, не боятся коррозии и практически не накапливают сажу. Единственный существенный недостаток – высокая цена. Также могут возникнуть сложности в монтаже. Для такой дымоотводящей системы потребуется собственный небольшой фундамент и дополнительные наружные стенки из керамзитобетона.

Бетонные конструкции потребуют очень массивного и надежного фундамента. Также их возведение сопряжено с множеством других сложностей и затрат, поэтому материал используют очень редко.

Выбор типа вывода

Места прохождения дымохода через различные перекрытия являются наиболее критичными сточки зрения пожаробезопасности и целостности конструкции. Поэтому их прохождению нужно уделить особое внимание.

Ввод через потолочные перекрытия

Для проведения дымохода через потолок необходим специальный потолочно-проходной узел. Изготовить его можно самостоятельно, но лучше купить готовое фабричное изделие. Они бывают двух типов:

• Неутепленные.
• С дополнительной термоизоляцией.

Если вы приобрели неутепленное решение, его перед установкой потребуется доработать путем обшивания минеритом или базальтовым картоном. Подробный порядок действий производитель даст в сопроводительных документах.

Готовые узлы с утеплителем монтируются проще, так дополнительный короб и утепление не потребуются. Крепят изделие к перекрытию сверху при помощи комплектных саморезов. При этом важно следить, чтобы отверстие совпадало с трубой с погрешностью не более 1 мм.

Ввод через стеновые перекрытия

Алгоритм установки этого варианта вывода выглядит так:

• На патрубок теплогенератора монтируют специальный адаптер.
• К нему подключают теплообменник, далее шибер, колено.
• На участке прохождения перекрытия используется старт-сэндвич.

Важно учитывать, что к низу сэндвич-тройника нужно обязательно прикрепить конденсатоотвод, а на финальном отрезке трубы – оголовок. Ствол дымохода также потребует дополнительной фиксации, для этого используются стеновые кронштейны. Их устанавливают через каждые 2 метра трубы.

Ввод через кровлю

Такой вариант выведения требует особой аккуратности и внимания к деталям. Даже небольшие ошибки при монтаже могут привести к серьезным последствиям, таким как протечки, гниение стропильных конструкций или пожар.

Выводить дымоход нужно через заранее подготовленное отверстие в патрубке крышной разделки. Все зазоры нужно обработать высокотемпературным герметиком. Конкретная технология выведения будет сильно зависеть от материала дымоотводящей трубы, особенностей конструкции кровли и ряда других показателей. Поэтому при обустройстве вывода строго следуйте инструкции производителя или пригласите для проведения работы опытного специалиста.

Требования к дымовому каналу

Чтобы дымоход полностью соответствовал нормам безопасности и мог нормально функционировать нужно правильно рассчитать его параметры и подобрать соответствующие детали. Особенно важно учесть такие нюансы:

• Каждому теплогенератору потребуется отдельный, полностью изолированный канал.
• Скорость воздуха внутри трубы должна составлять 15-20 м/с.
• Для регулярной чистки и осмотра нужно обустроить специальные ниши глубиной 25 см.
• Радиус закругления должен превышать диаметр канала.

Также необходимо соблюдать правильный порядок возведения. Ее всегда собирают снизу-вверх, последовательно, согласно рекомендациям производителя системы.

Оптимальные условия для работы дымохода

Чтобы дымоотводящий канал нормально функционировал, необходимо соответствие таким параметрам:

• Длина может быть любой, но не меньшей 5 м.
• Запрещено создавать более трех поворотов.
• Горизонтальные участки не могут быть длиннее 1 м.

Обустройство дымохода – достаточно сложная задача, сопряженная с большими трудностями. Но упростить ее выполнение можно за счет приобретения готовых сборных конструкций. В этом случае будет достаточно следовать инструкции производителя и соблюдать базовые нормы для проведения таких работ.

Так как готовые конструкции стандартизированы, рекомендуется заранее, еще на этапе проектирования дома продумать размещение теплогенератора и схему монтажа дымоотводного канала. Это упростить дальнейшее проведение работ и не потребует решения множества сложностей и нюансов, которые возникнут при нестандартных вариантах возведения подобных конструкций.
